BRIDGE INSPECTION PLATFORM · WEB

橋梁点検プラットフォーム

点検画像・橋梁部材・損傷結果を追跡可能な形で関連付けます

橋梁点検データの管理と成果納品に向けて、点検ミッション、AIによる一次抽出、部材との関連付け、専門技術者による確認、報告書作成を連携し、現場で取得したデータを統一されたプロジェクトワークフローで管理できます。

プラットフォームの機能を見る製品について相談する

プロジェクト単位のデータ管理部材と損傷の関連付けAIによる一次抽出Word形式の点検報告書出力

橋梁点検プラットフォームの3次元モデル・損傷分布画面 — 3次元モデル、部材ツリー、撮影位置・姿勢、損傷情報の関連表示

PRODUCT OVERVIEW

個別画像を部材単位の点検成果へ整理します

橋梁プロジェクトを管理単位として、3次元モデル、部材情報、点検記録、画像、損傷候補、報告書を一元的に整理します。AIの結果は一次抽出に用い、専門技術者がプラットフォーム上で確認、編集、保存できます。

プロジェクト単位の整理

モデル、部材、点検記録、画像、損傷、報告書を同一の橋梁プロジェクトにまとめて保存します。

部材単位の関連付け

個別画像と損傷候補を具体的な部材に関連付け、位置確認、絞り込み、後日の再確認を容易にします。

AIと専門技術者による確認

AIが一次抽出を支援し、専門技術者が確認、修正、最終結果の品質管理を行います。

テンプレートによる成果出力

時期、部材、損傷、程度に応じて確認済み結果を整理し、プロジェクト報告書を作成します。

END-TO-END WORKFLOW

7つのステップで現場取得から専門確認、成果納品までをつなぎます

本プラットフォームは橋梁点検における専門的な判断を代替するものではなく、データ処理、空間的な関連付け、成果整理を実行可能なプロジェクト手順として支援します。

プロジェクト作成

3D Tilesモデル、部材ツリー、プロジェクト基本情報を取り込み、統一されたデータ領域を作成します。

点検データ登録

点検日、操縦者、ドローン、カメラ、抽出対象の損傷種別を記録し、JPG／PNG画像をアップロードします。

AIによる一次抽出

処理リソースを割り当て、重複画像の除外、損傷候補の検出、寸法抽出、結果統合を行います。

部材への関連付け

カメラパラメータと撮影位置・姿勢に基づき、画像と損傷候補を橋梁部材に関連付けます。

絞り込み確認

ミッション、部材、損傷種別、状態、程度を組み合わせて確認対象データを絞り込みます。

専門技術者による確認

3D表示、原画像、過去画像を照合し、損傷情報を確認・修正します。

報告書作成

プロジェクトテンプレートに沿って確認済み結果を集計し、分布図、部材表、損傷画像・説明を含むWord報告書を出力します。

PROJECT & INSPECTION

プロジェクト単位で各点検データを統一管理します

プロジェクトには3次元モデル、部材ツリー、基本情報を関連付けられます。各点検記録には日付、操縦者、ドローン、カメラを登録し、対象とする損傷種別を選択して画像をアップロードできます。

JPG／PNG点検画像に対応
機器・担当者・ミッション情報を記録
画像確認とAI解析の進捗を表示
解析処理の中止・再実行に対応

3D DIGITAL TWIN

3次元空間で部材と損傷位置を確認できます

3D Tilesモデルを読み込み、部材ツリー、撮影位置・姿勢、損傷候補情報を組み合わせ、橋梁構造と現場画像の空間的な関係を構築します。

橋梁3次元モデル上の損傷撮影位置・姿勢分布 — **撮影位置・姿勢と損傷分布**視錐台で撮影方向を示し、部材および損傷種別ごとに関連データを確認できます。

AI-ASSISTED SCREENING

確認が必要なデータから効率よく着手できます

プロジェクトに応じて、ひび割れ、錆び、剥離などの損傷種別を設定できます。AIがアップロード画像から損傷候補を抽出し、検出状態と確認状態を記録します。

複数条件による絞り込み

点検ミッション、撮影時刻、部材、検出状態、確認状態、損傷種別、程度による絞り込みに対応します。

一括処理

プロジェクトワークフローに沿って、一括ダウンロード、一括確認、再解析を行い、反復作業を軽減できます。

しきい値による抽出

損傷寸法のしきい値で軽微な結果を絞り込み、確認担当者が注目すべきデータに集中できるよう支援します。

AIによる検出結果と寸法情報は一次抽出を支援するものです。最終的な損傷種別、程度、措置方針は、プロジェクト要件に基づいて専門技術者が確認します。

AI DEFECT CATEGORIES

AIモデルが対応する5種類の橋梁表面損傷

プロジェクト要件に応じたAIモデルを設定し、高解像度点検画像に写る5種類の可視損傷を一次抽出できます。抽出した候補は専門技術者が確認します。

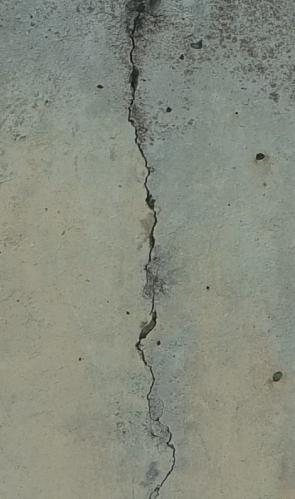

ひび割れ

コンクリート表面の線状、分岐状、網目状のひび割れ候補を抽出し、輪郭と寸法情報を専門技術者の確認用に保持します。

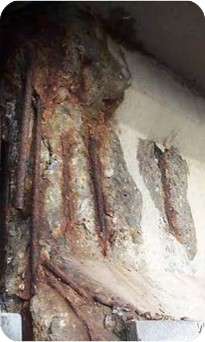

錆び

部材表面の錆斑、錆跡、目視可能な腐食箇所を抽出し、原画像と照合して影響範囲を確認しやすくします。

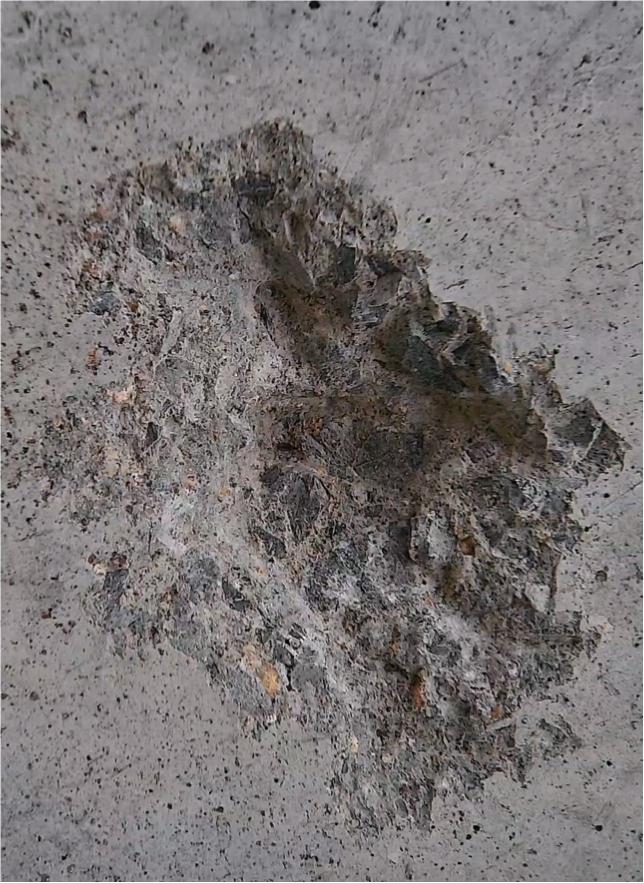

剥離・欠損

コンクリート表層の剥離、縁部の欠損、局部的な材料欠損を抽出し、位置確認と再確認の手掛かりを提供します。

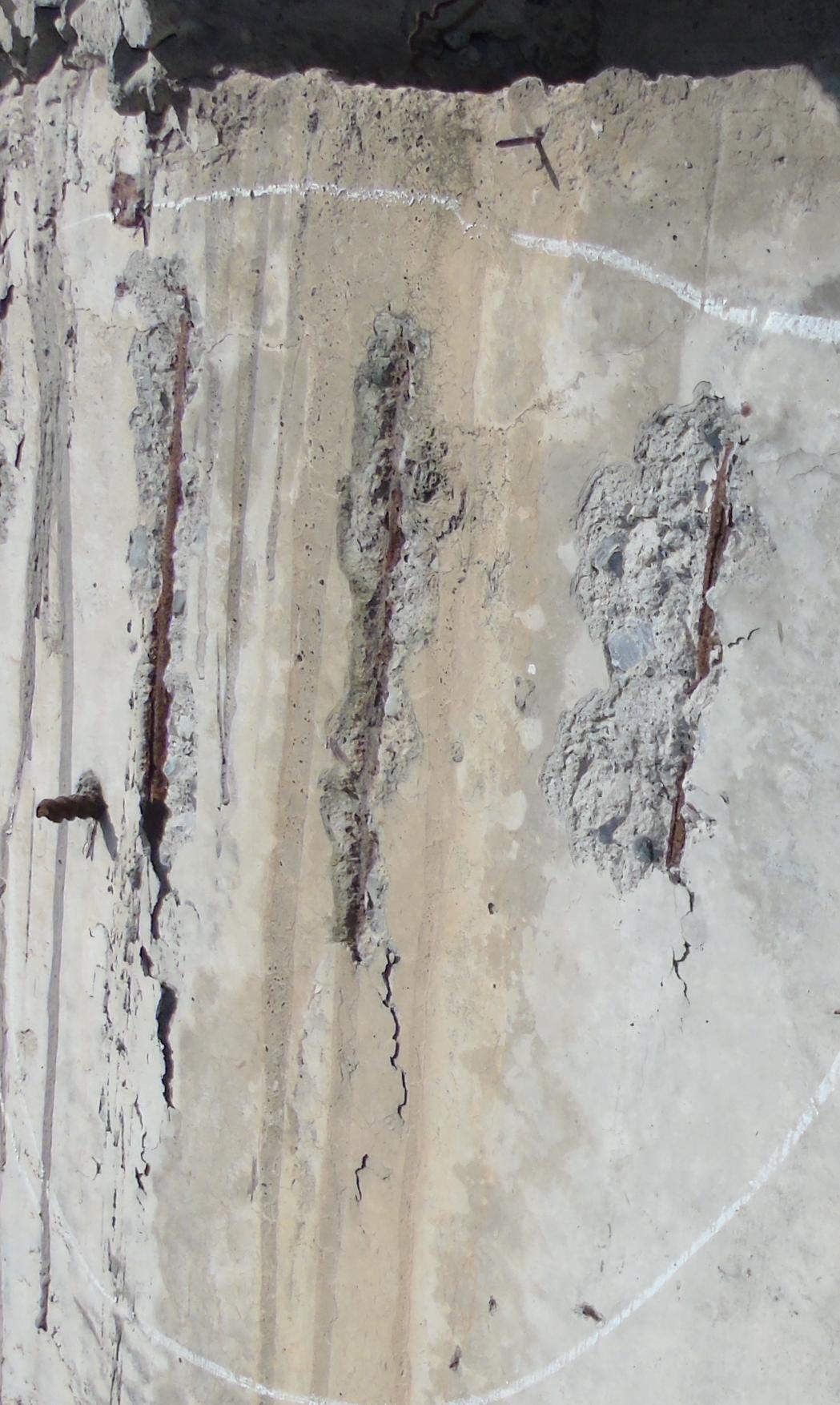

鉄筋露出

かぶりコンクリートの欠損により鉄筋が露出した箇所を抽出し、候補結果を該当部材と点検画像に関連付けます。

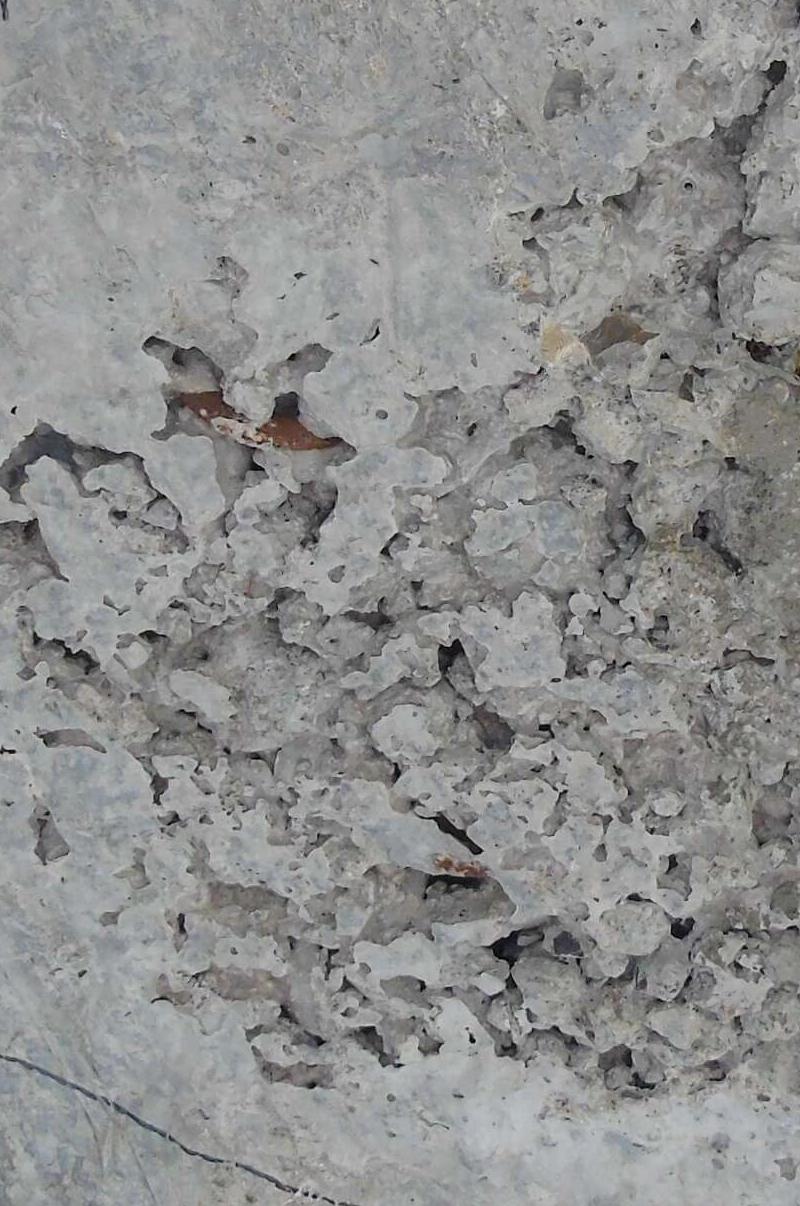

豆板・表面気泡

コンクリート表面の密集した空隙、凹み、粗い不陸などの可視異常を抽出し、確認担当者による詳細確認を支援します。

以下の画像は、モデルが対応する損傷種別を説明するためのものであり、検出結果や損傷程度を示すものではありません。AI出力は損傷候補であり、最終判断は原画像、部材の状態、プロジェクト基準に基づいて専門技術者が行います。

HUMAN REVIEW

3つの表示領域を連携し、確認と修正を同じ画面で行えます

左側で部材と3次元位置、中央で原画像と損傷輪郭、右側で過去画像を確認できます。確認担当者は損傷種別、輪郭、寸法、程度を修正し、結果の状態を更新できます。

3D部材位置と2D原画像を連携
個別・一括確認に対応
損傷輪郭と属性を編集可能
確認済み結果を報告書出力に利用

橋梁点検プラットフォームの3画面確認インターフェース — 3次元位置、原画像、過去画像を連携した確認

REPORT DELIVERY

確認済み結果を納品可能な点検報告書にまとめます

プロジェクトのテンプレートと抽出条件に基づいて損傷を集計し、分布、部材明細、画像付き詳細を含むWord形式の点検報告書を作成します。

損傷分布

橋梁全体または径間ごとに確認済み損傷の分布を表示します。

部材明細

部材と損傷情報を整理し、位置確認と再確認を支援します。

画像付き詳細

3次元画面、損傷部分画像、関連属性を組み合わせます。

テンプレート管理

プロジェクトの納品要件に応じて報告書テンプレートを選択・管理します。

DATA CHAIN

入力・処理・整理・出力を一貫したデータフローでつなぎます

入力

3D Tilesモデル
部材ツリーファイル
JPG／PNG画像
カメラ・位置姿勢情報

処理

重複画像の除外
AIによる一次検出
寸法抽出
損傷候補の統合

整理

プロジェクト・点検記録
部材マッピング
確認状態
過去画像との関連付け

出力

損傷分布
部材明細
画像付き詳細
Word形式の点検報告書

掲載機能は現在の資料と画面例に基づきます。導入方式、対応モデル・ファイル仕様、AI損傷種別、報告書テンプレート、性能条件は、プロジェクト技術資料および実際のバージョンに準じます。
