2026年11月1日，《公路桥梁技术状况评定标准》（JTG/T 5230—2026）即将正式实施。新版标准以“构件级精细化”为核心，重构了「构件—桥跨—全桥」分层评定体系，对桥梁巡检的覆盖范围、识别精度、数据可追溯性提出了全新要求。
外业巡检是桥梁技术状况评定的数据基石。面对新标准下的颗粒度升级、精度升级、维度升级，传统人工巡检面临覆盖不全、精度不足、数据零散、复核繁重等痛点，难以支撑精细化评定落地。
埃福瑞桥梁无人机巡检系统，从构件体系匹配、病害精度达标、历史趋势分析、全流程数字化四大维度深度适配新版标准，助力桥梁维保单位高效落地新规，实现巡检提质、提效、降本。
一、新版标准三大核心变革，巡检迎来新考验
新版标准彻底改变传统“整桥笼统评价”模式，推动桥梁养护从“粗放管理”走向“精细管控”，也对外业巡检提出三大核心考验：
1. 颗粒度变革：从整桥评价到逐构件评定
新标准覆盖梁桥、拱桥、组合体系拱桥、悬索桥、斜拉桥五大类桥型，每类均细化至桥墩、盖梁、主梁、支座、索塔等最小构件单元，要求评定必须下沉到具体构件，病害需明确归属对应部件。 传统人工巡检常出现“病害找不到对应构件”“部件划分不统一”的问题，直接影响后续缺损标度计算与技术等级判定的准确性。
其次评级划分层精简：从"三大块"改成"桥跨"
旧版：构件 → 部件 → 桥面系 / 上部结构 / 下部结构（三大块） → 全桥
新版：构件 → 桥跨 → 全桥
中间层从"按结构部位分块"改成了"按桥跨分段"，层数从四层压到三层。进一步的新版实际检测中要求按桥跨评按桥垮实施检测任务，这样哪一跨差就体现在哪一跨上。
2. 维度变革：耐久性+结构性双维度分级
新标准将构件缺损拆分为两大类：
耐久性缺损：蜂窝、麻面、露筋、锈蚀等材质劣化与防护失效类损伤；
结构性缺损：裂缝、剥落破损、变形变位等影响力学性能的损伤。
两类缺损分别按面积、宽度设置多级标度，其中裂缝宽度是结构性缺损分级的核心指标，对巡检的识别精度、尺寸测量能力提出了严格的量化要求。
3. 逻辑变革：新增影响状况，需历史数据支撑
在缺损状况之外，新增功能状况、影响状况评定维度，要求结合病害发展速率、致灾可能性判定影响程度。这就要求巡检数据可追溯、可对比，能够跟踪病害演变；而传统人工记录碎片化，难以支撑多周期对比与趋势研判。
二、埃福瑞智能巡检，全方位适配新版标准
埃福瑞桥梁巡检系统以“构件级”为核心，打造从航线规划、自主采集、智能识别到成果管理的全流程数字化体系，精准匹配新版标准的评定逻辑与技术要求。
1. 全桥型构件覆盖，匹配标准部件划分体系
针对新标准细化桥型与部件的要求，系统已内置对齐标准的构件体系，覆盖主流桥型核心巡检构件，完全对应标准中的部件划分：
下部结构：桥墩、盖梁、系梁
梁桥上部结构：主梁、横向联系、支座
拱桥上部结构：主拱圈、腹拱墩和侧墙、腹拱圈
组合体系拱桥：主拱圈、横向联系、系杆、吊杆和立柱、横梁和纵梁
斜拉桥上部结构：主梁、斜拉索、索塔、支座
悬索桥上部结构：加劲梁、吊索及索夹、主缆、索塔及主索鞍、支座
桥面系结构：栏杆、桥侧面

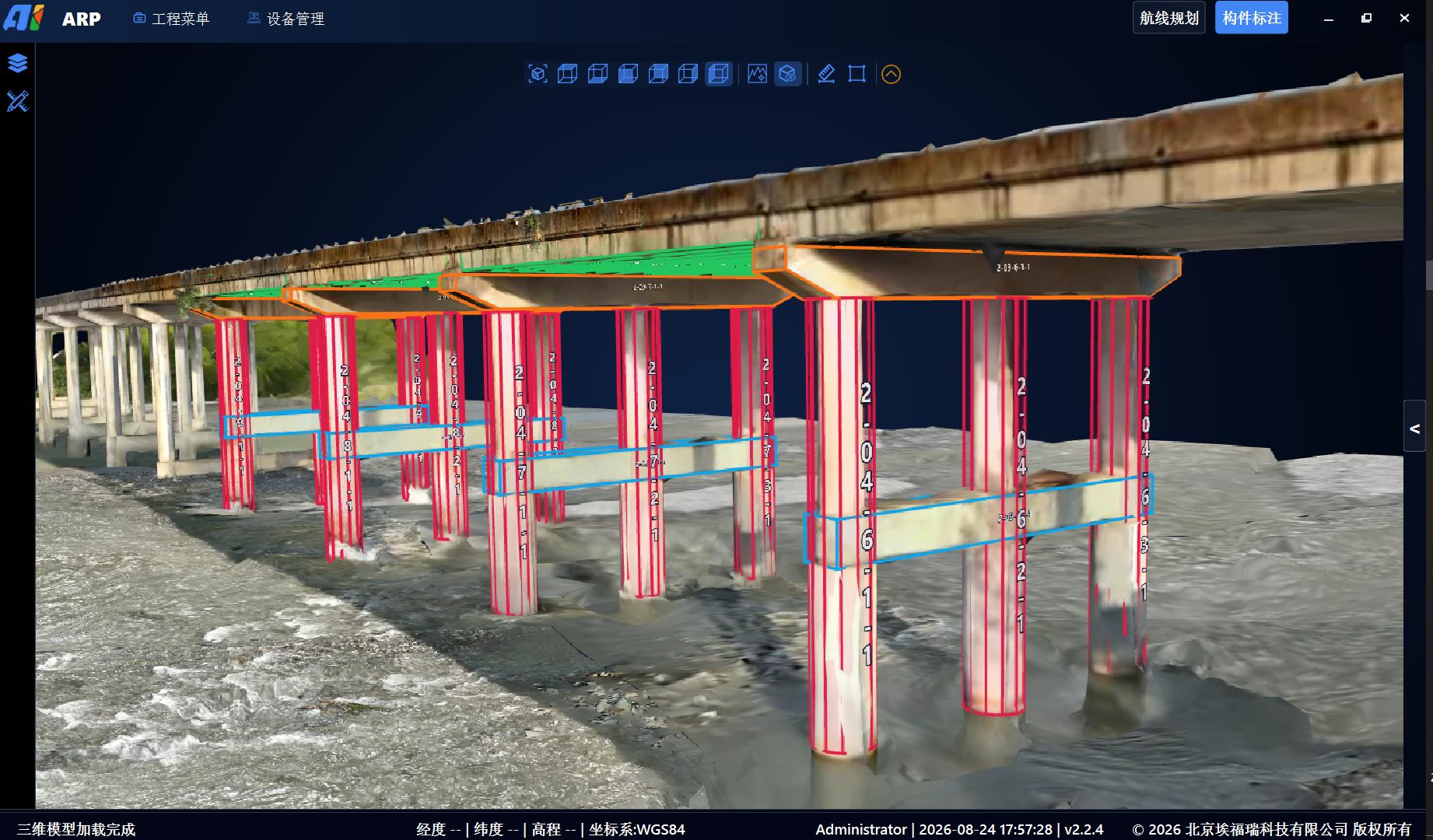

依托ARP航线规划软件，可在三维模型中预先标注所有目标构件，围绕构件自动生成巡检航线；采集完成后，病害可自动映射对应构件，实现“一构件一档案”，从源头解决“病害归属不清”的痛点，完全匹配新标准“从构件开始评定”的分层逻辑，为构件缺损状况标度（EDI）计算提供精准的构件维度数据。
2. 五类病害高精度识别，支撑双维度缺损标度
针对新标准两类缺损的评定要求，系统支持裂缝、蜂窝麻面、露筋、锈蚀、剥落破损五大类表观病害的AI辅助识别，精度完全满足标度分级需求：
（1）结构性缺损核心：裂缝检测精准对标分级阈值
采用全画幅6100万像素影像采集系统，4米拍摄距离下可识别0.1mm细微裂缝，覆盖主梁、桥墩、桥塔、主拱圈等所有关键承重构件。 精准匹配新标准中不同构件裂缝宽度的分级阈值，避免细微裂缝漏检、宽度误判，为结构性缺损标度（ESDI）判定提供可靠的尺寸依据。
（2）耐久性缺损全覆盖：材质劣化类病害稳定识别
蜂窝麻面、露筋、锈蚀、剥落破损均可稳定识别，对应新标准中混凝土材质劣化、钢构件防护失效等耐久性缺损评定条目，实现耐久性缺损素材自动采集与初步分级，支撑耐久性缺损标度（EDDI）快速判定。
所有识别结果可直接对应到新标准的缺损标度判定，为外业人员提供清晰判读参考，大幅降低人工判别误差。

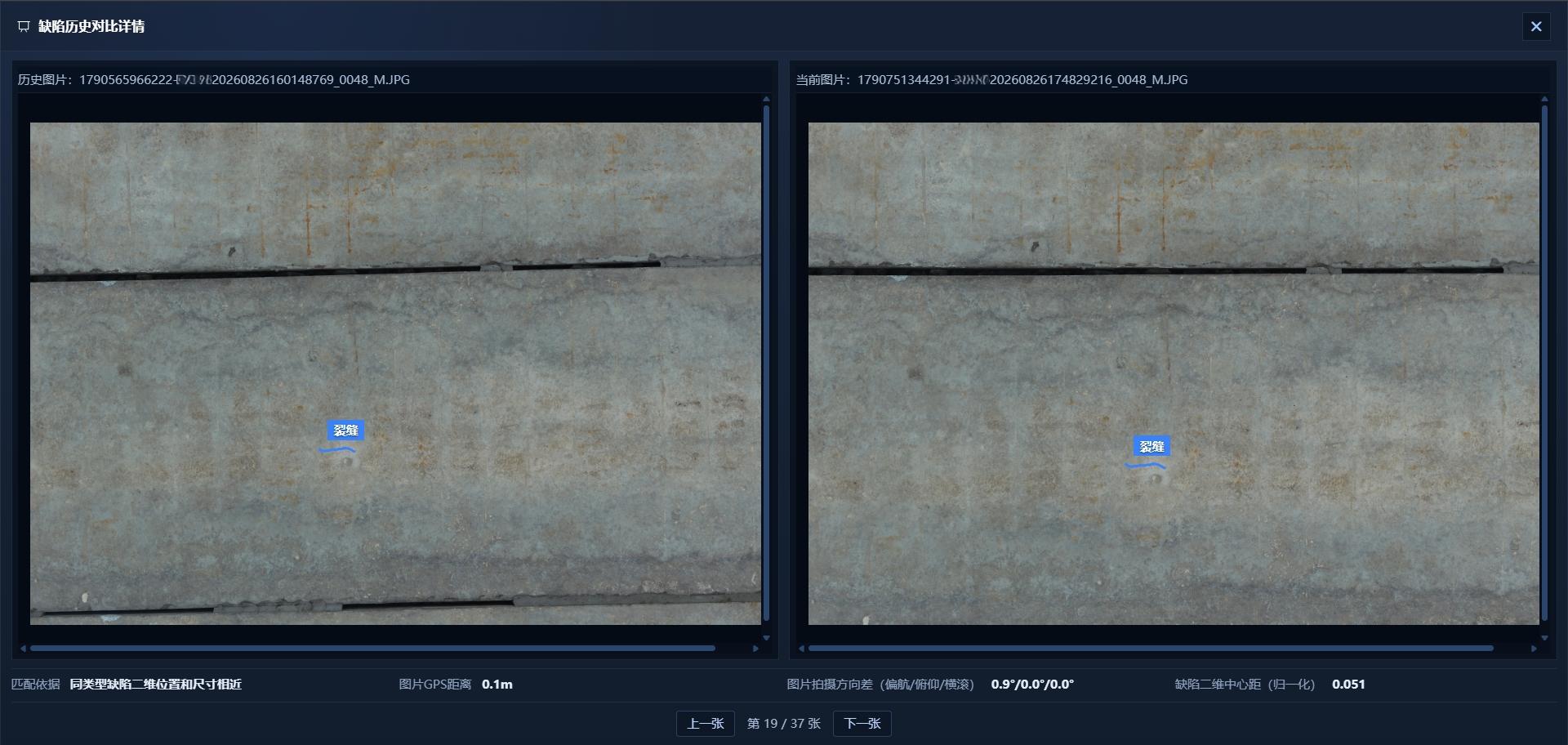

3. 多周期历史对比，支撑影响状况趋势研判
针对新标准新增的影响状况评定要求，埃福瑞巡检平台支持全周期历史数据同位置对比。 通过复用标准化航线，每次巡检保持相同的拍摄位置、视角与距离，可调取任意周期的巡检影像与病害记录，同构件、同位置对比缺损变化，精准跟踪裂缝扩展、锈蚀蔓延、剥落加剧等发展趋势。
基于连续的历史数据，养护人员可更科学地判定缺损发展速率、评估对结构安全的影响程度，为影响状况标度（EAI）判定、专项检查触发提供客观数据支撑，真正落实“发展趋势—影响程度—养护对策”的闭环逻辑。
4. 全流程数字化闭环，大幅提升巡检效率
埃福瑞打造「ARP航线规划—INES机载执行—AGS地面监控—巡检平台复核输出」全流程数字化作业体系，完整适配新标准的评定工作流：
规划阶段：ARP软件导入桥梁三维模型，按构件规划巡检航线，确保每次巡检路径、视角、拍摄距离一致，解决传统人工采集标准不一、跨周期无可比性的问题。
执行阶段：INES机载导航模块实现桥下无卫星信号环境5–10cm精准定位，无人机自主完成影像采集，减少高空临水作业的人员暴露与安全风险。
复核阶段：巡检平台自动完成影像去重、AI辅助病害筛查、构件关联，专业人员仅需聚焦复核确认，大幅减少人工整理海量照片的工作量。
输出阶段：成果按构件、病害类型自动汇总，可直接对接桥梁技术状况评定报告，贴合新标准附录C对构件检查记录、病害分布、评定结论的格式要求。
三、落地新标准，创造三重养护价值
1. 巡检效率大幅提升，降低人员工作负担
无人机自主作业替代人工登高、桥下抵近巡检，外业效率数倍提升；AI辅助筛查+自动构件关联，内业整理工作量显著降低，大幅缩短从巡检到报告的整体周期，让维保单位应对新标准下的高频次、精细化巡检更从容。
2. 评定质量显著提高，数据扎实可靠
标准化航线+高精度成像，确保病害不漏检、尺寸判读准；构件级数据颗粒度，让每一项缺损都有归属、有影像、可追溯，为技术状况等级评定提供扎实可靠的基础数据，避免因巡检数据偏差导致评定等级失真。
3. 养护决策更加精准，落地精细化养护
连续可对比的构件级病害数据，支撑从“整桥修”到“精准修”，结合构件技术状况等级制定差异化养护对策，真正实现新标准倡导的“按构件定级、按等级施策”的精细化养护目标。
随着JTG/T 5230—2026正式实施，桥梁养护行业正式迈入构件级精细化评定时代。埃福瑞桥梁巡检系统以技术手段补齐传统巡检短板，让外业采集更标准、内业复核更高效、病害数据可追溯，助力广大桥梁管养单位平稳衔接新版标准，以数字化巡检驱动桥梁养护提质升级。
了解更多埃福瑞桥梁巡检解决方案，请联系我们了解更多。
