三级数据组织
按风场、机位和叶片组织原始影像、缺陷、复核与报告记录。
WIND TURBINE INSPECTION PLATFORM
风机巡检平台
把离散影像整理成叶片级、可复核、可追溯的巡检成果
围绕风场、机位和叶片组织巡检数据，连接叶片图像整理与拼接、AI疑似缺陷筛查、专业人员复核、历史对比和分层报告输出。
PRODUCT OVERVIEW
不只保存图片，更要保留图片对应的叶片、位置和复核结论
平台将现场采集图像与风场、机位、叶片及表面方向建立关联，并把AI输出定位为“疑似缺陷”，由专业人员完成确认、排除、分级与标注。
每次巡检的原始影像、检测记录、人工复核和报告结果可按项目配置留存，为后续检索、周期比对和维护安排提供数据基础。
叶片图像整理
将同一叶片的多张局部影像整理并拼接为连续的叶片级查看结果。
AI初筛 + 人工复核
AI输出疑似缺陷，由专业人员确认、排除、分级并补充标注。
历史与报告
按项目配置沉淀历次结果，支持周期对比和分层报告输出。
从现场原始影像到可追溯报告的六步处理流程
数据完整性、采集角度和清晰度会直接影响拼接与AI结果；平台输出应经过专业人员复核后再用于维护安排。
导入与校验
导入巡检影像、航线及风机基础信息，并核对文件和元数据。
叶片整理与拼接
按机位、叶片和表面方向组织影像，形成叶片级连续视图。
AI疑似缺陷检测
调用已部署模型输出疑似位置、类型和置信度。
专业人员复核
确认或排除疑似结果，并完成分级、位置和尺寸标注。
历史对齐
将本次结果与历史巡检记录关联，供专业人员对比变化。
报告与归档
按叶片、机位或风场汇总复核结果并生成报告。
数据、算法、业务和复核界面分层组织
分层架构将原始数据、算法输出与人工结论分开保存，便于追踪检测模型、复核过程及报告来源。
应用交互层
- 风场 / 机位 / 叶片视图
- 复核与标注工作台
- 历史与报告查看
核心业务层
- 数据导入与组织
- 拼接、筛查与复核
- 历史对齐和报告管理
AI与算法层
- 缺陷检测模型
- 图像拼接与配准
- 历史缺陷关联
数据层
- 基础信息与航线
- 原始 / 拼接影像
- 缺陷、复核与报告记录
STRUCTURED DATA
从风场总览逐层进入机位和单支叶片
三级组织架构让每张影像、每个疑似结果、每次复核和每份报告拥有明确归属，减少依赖文件夹名称和人工记忆进行查找。
01风场→02机位→03叶片→04表面与缺陷
WIND FARM / TURBINE / BLADE
- 海上风电场项目与历次巡检
- WTG-01机位参数与三支叶片
- A叶片 · 迎风面原图、拼接图与复核结果
- DEFECT-004类型、等级、位置、尺寸与记录

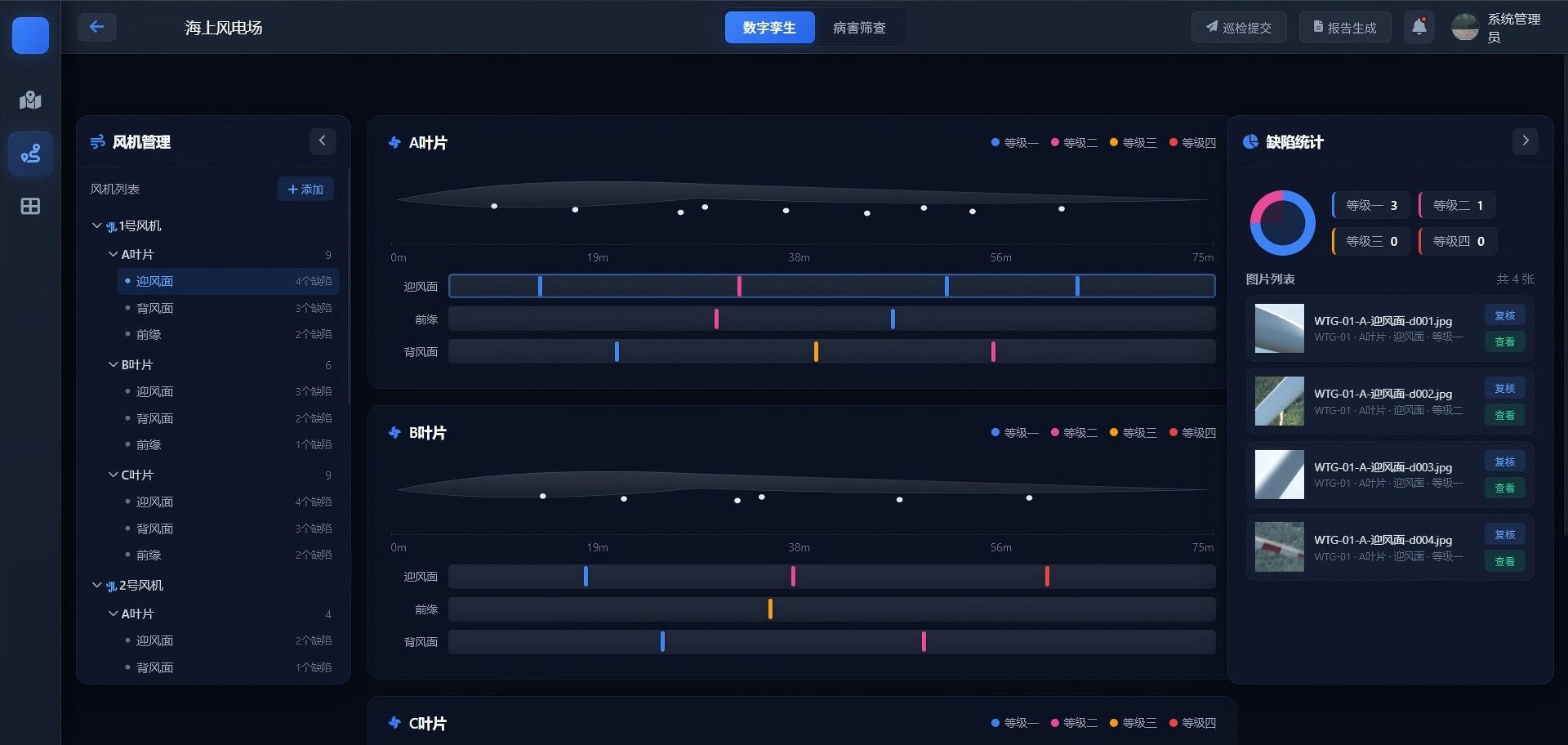

在叶片级界面中查看缺陷分布、等级与原始图片
界面按A/B/C叶片和迎风面、背风面、前缘等方向组织结果；疑似缺陷可回溯至图片并进入复核流程。
IMAGE STITCHING
把多张局部影像组织成连续的叶片展开视图
平台依据图像特征、拍摄位姿和项目参数完成影像匹配、位姿优化与融合，生成便于查看整支叶片表面状况的连续结果。
拼接效果受拍摄重叠率、角度、曝光、纹理、运动模糊及数据完整性影响；拼接图用于浏览和定位时，应保留原始高分辨率图像回溯。
IMG 01IMG 02IMG 03IMG 04
特征匹配 · 位姿优化 · 图像融合BLADE PANORAMAAI负责提出疑似项，专业人员负责给出结论
平台可部署针对不同缺陷类型的检测模型。AI结果包含疑似位置、类型和置信度，不直接等同于最终缺陷结论。
表面裂纹
线状或网状开裂等可见异常，需结合原图和专业判断确认。
涂层脱落
保护涂层起皮、剥落或露底等疑似区域。
腐蚀
表面锈蚀、氧化或坑洞等可见异常。
表面破损
凹坑、划伤、撞击或雷击相关的疑似物理损伤。
把疑似筛查、影像核对、分级标注放入同一复核流程
疑似结果排序
按类型、置信度、叶片区域和时间筛选待复核项。
多源影像核对
联动查看原始图、拼接图和项目支持的增强视图。
确认 / 排除 / 待观察
由专业人员给出复核结论，不直接将AI输出作为最终缺陷。
分级与标注
记录类型、等级、位置、尺寸、轮廓和备注等信息。
AI疑似项→专业复核→确认 / 排除 / 观察→归档与报告
HISTORICAL COMPARISON
让同一位置的缺陷变化沿时间轴被重新找到
对于具有历史数据且满足对齐条件的叶片，平台可辅助关联同一区域的历次影像与缺陷记录，呈现尺寸、等级和新增情况的变化，并保留人工校验入口。
历史关联结果依赖采集角度、标定、图像质量、叶片姿态及数据完整性，不应直接作为结构寿命结论。
首次记录
原始图像、位置与复核结论
周期复查
空间对齐与人工校验
变化分析
尺寸、等级与新增项对比
按叶片、机位和风场输出不同管理粒度的成果
叶片级报告
展开图、缺陷列表、位置分布、缺陷详情及历史对比。
机位级报告
三支叶片缺陷汇总、统计、重点问题和历史记录。
风场级报告
巡检完成情况、机位汇总、类型与等级分布及重点清单。
报告可按项目配置在线查看并导出为PDF、Word等格式；具体模板、统计口径、维护建议和审批流程需结合客户标准确认。
围绕周期巡检、专项检查和维护验证沉淀叶片资料
陆上风场定期巡检
批量组织多机位数据，建立统一的复核与报告流程。
海上风机精细巡检
围绕高盐雾和维护窗口受限场景管理叶片缺陷资料。
出质保期专项检查
形成包含原始影像、位置、复核过程和报告的可追溯记录。
灾后应急评估
快速汇总台风、雷击、冰雹后的新增疑似异常与重点机位。
维护效果验证
关联维护前后巡检记录，辅助专业人员核对处理区域变化。
让飞行采集、任务监控与成果分析形成清晰分工
01 / COLLECT04 / ANALYZE
风机无人机巡检
按任务要求完成叶片多视角影像采集。
02 / EXECUTEINES机载导航
连接定位、飞控和任务动作，支持无人机执行巡检任务。
03 / MONITOR风机巡检AGS地面站
配置风机任务、监控动态巡检并保留人工处置入口。
风机巡检平台
组织影像、AI疑似缺陷、人工复核、历史和报告成果。
TURN INSPECTIONS INTO TRACEABLE RECORDS
联系产品团队 ↗让每一次叶片巡检，都能回到原始影像、复核过程和报告结论
提供风场规模、采集方式、样本数据、缺陷标准和报告要求，我们将协助确认平台配置与部署方案。
