视觉信息呈现
通过10.1英寸高亮触摸屏承载系统状态、感知画面和项目定义的提示信息。
IPS-HMI · ONBOARD HUMAN-MACHINE INTERFACE

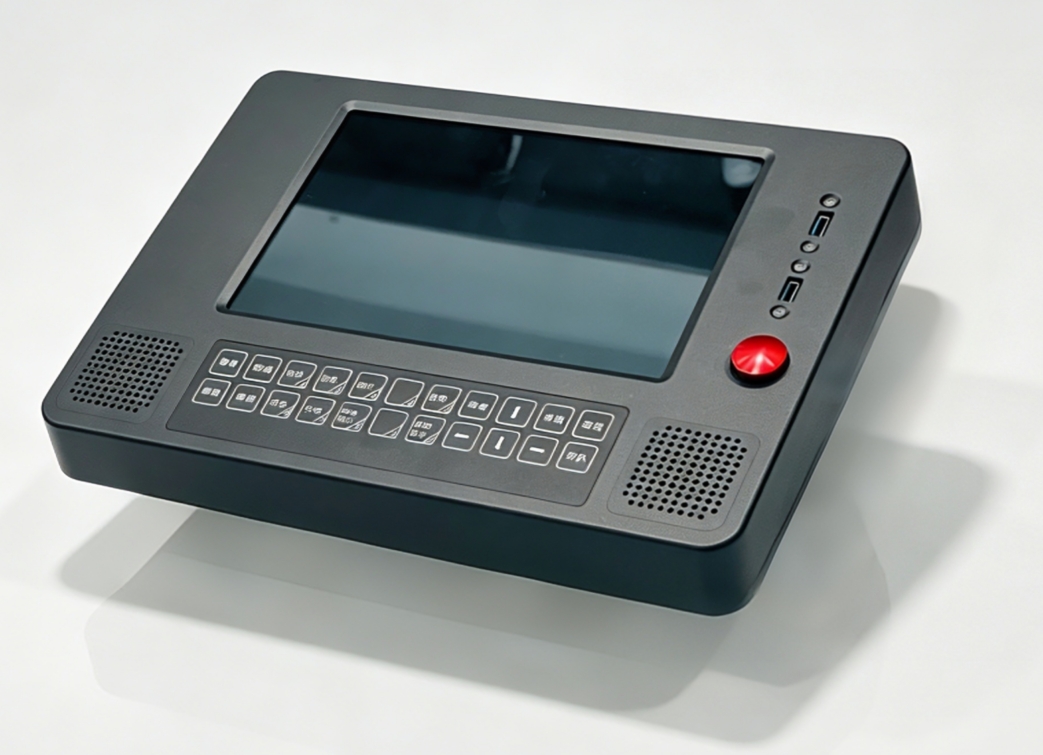

EV-IPS HMI计算机
让工程车防护信息看得见、听得到，也能快速操作
面向工程车智能防护系统驾驶端交互，将运行状态、环境感知和项目定义的风险提示集中呈现，并通过触摸屏、实体按键和立体声扬声器支持驾驶人员操作与信息接收。
10.1″ Touch1280 × 800触摸显示屏2 × 11 Keys矩阵实体键盘2 × 5 W立体声扬声器
PRODUCT OVERVIEW
把防护系统的信息与操作，集中到驾驶人员面前
IPS-HMI将显示、触控、按键和声音输出整合为车载交互终端，通过千兆网络接入EV-IPS系统。10.1英寸高亮屏适合呈现状态与提示信息，实体键盘和独立按键为驾驶室操作提供补充通道。
实体按键操作
2×11矩阵键盘配合自锁与复位按键，为驾驶室操作提供独立输入通道。
声音提示输出
双5W立体声扬声器支持系统声音和项目定义的告警提示。
车载终端集成
通过千兆网络接入EV-IPS系统，并按驾驶室条件完成供电与机械安装。
连接EV-IPS车载计算机与驾驶人员
HMI负责信息呈现与人机操作，不单独完成环境感知或风险判断；界面内容、提示逻辑和可操作功能由项目软件定义。
EV-IPS车载计算机
输出系统状态、感知结果和项目定义的提示信息。
IPS-HMI
统一组织图形、触控、按键和声音交互。
驾驶人员
查看状态、接收提示，并通过授权操作完成交互。
COCKPIT INTERACTIONDISPLAY KEYS AUDIO CONNECT
触摸、按键与声音，覆盖驾驶室中的多种交互方式
触摸屏适合图形化信息浏览；矩阵键盘便于执行常用功能；自锁和复位按键提供独立操作入口；双扬声器用于声音提示。各通道对应功能以项目界面和操作说明为准。
触摸显示
- 10.1英寸，16:10
- 1280 × 800分辨率
- 700 cd/㎡标称亮度
实体操作
- 2 × 11矩阵键盘
- 1个自锁按键
- 1个复位按键
声音输出
- 2 × 5W立体声扬声器
- 支持项目定义的声音提示
- 提示策略由系统软件配置
系统连接
- M12 A-Code千兆网络
- 2 × USB调试接口
- 车辆电源接入
10.1英寸高亮触摸屏，承载驾驶端主要视觉信息
显示参数来自V1.0规格书；界面内容、配色、字号、告警层级与触控范围由具体软件版本和项目需求确定。
10.1″1280 × 80016:10 · TOUCH DISPLAY
以千兆网络接入系统，并为调试保留本地接口
终端通过M12 A-Code千兆网络接口连接EV-IPS系统，并提供2路USB调试接口。供电接线需特别注意当前规格书中的电压标注冲突。
DC 12–24 V
规格书概述和系统供电章节的标称输入范围，最大功率20W。
1000M
1路M12 A-Code母座网络接口，用于系统数据通信。
2 × USB
用于项目部署、调试和维护，具体权限由交付方案确定。
待确认：规格书“电源接口”一栏标注DC 110V，与概述及“系统供电”中的DC 12–24V不一致。官网暂按DC 12–24V展示，产品选型、线束设计和上电前必须以确认后的接口控制文件为准。
MECHANICAL INTEGRATION
紧凑机身适配驾驶室安装位置
设备外形尺寸为330 × 230 × 57 mm，重量3.2 kg；背部采用75 × 75 mm孔距，通过4枚M4螺栓固定。实际安装还需核对可视角度、触控操作空间、扬声器遮挡与线缆出口。
330 mm宽度230 mm高度57 mm厚度3.2 kg设备重量
FRONT VIEW
330 mm10.1″ DISPLAY230 mmKEYS · SPEAKERS
背部安装孔距75 × 75 mm · 4 × M4
IPS-HMI主要技术规格
以下参数依据当前V1.0规格书整理，用于前期方案与安装沟通；正式供货配置、接口定义和验收指标以项目技术文件为准。
交互与接口
- 显示屏
- 10.1英寸，16:10，1280 × 800，700 cd/㎡
- 实体按键
- 2 × 11矩阵键盘、1个自锁按键、1个复位按键
- 按键寿命
- 规格书标称50万次
- 扬声器
- 2 × 5 W立体声
- 网络接口
- 1 × M12 A-Code母座，1000M
- 调试接口
- 2 × USB
供电、机械与环境
- 系统供电
- DC 12 V–24 V
- 供电功率
- 最大20 W
- 机械尺寸
- 330 × 230 × 57 mm
- 设备重量
- 3.2 kg
- 安装固定
- 75 × 75 mm孔距，4枚M4螺栓
- 工作温度
- -20 ℃–+60 ℃
- 工作湿度
- 10%–90%，无凝露
- 防护等级
- IP5X
围绕驾驶室车载环境明确运行边界
规格书给出了工作温湿度和防护等级，并说明满足机车运行振动及电磁干扰环境；具体试验标准和等级需在项目文件中确认。
从驾驶室布局到交互逻辑，完成整车适配
人机需求确认
明确显示信息、操作权限、按键定义、声音策略与驾驶任务流程。
安装与线束设计
确认可视角度、触达范围、孔位、扬声器空间、供电和网络线束。
界面部署与联调
部署HMI软件，并与EV-IPS车载计算机完成网络和业务联调。
整车验证与交付
依据项目要求验证显示、触控、按键、声音、性能与环境适应性。
INTERFACE THE PROTECTION SYSTEM
联系产品团队 ↗让防护信息与驾驶操作，在合适的位置清晰连接
提供驾驶室布局、安装空间、供电接口和交互需求，我们将协助确认HMI配置与集成方案。
